Tips para la creación de rampas en Revit
3- Ubicar de que nivel a que nivel se generará la rampa

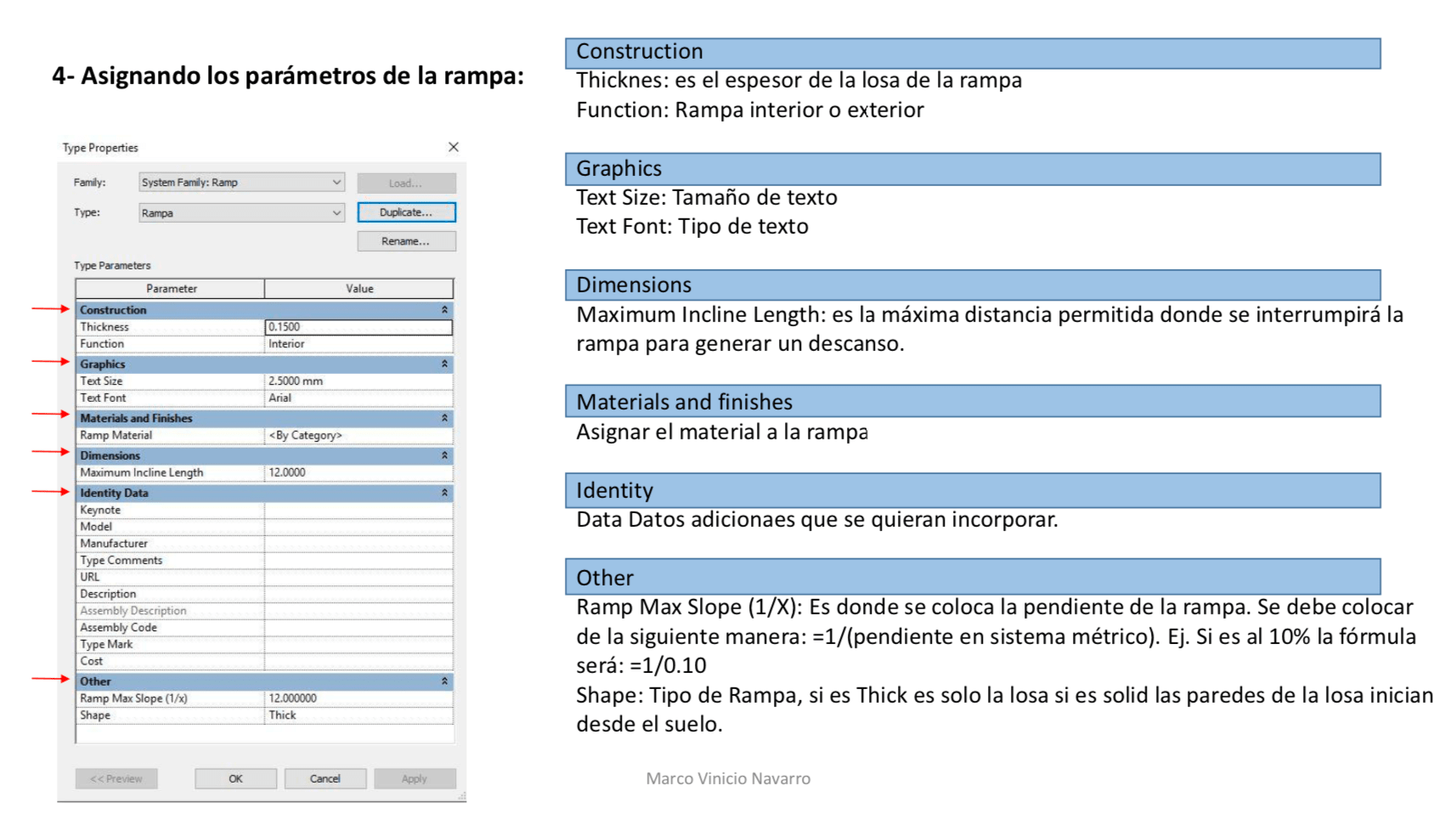

4- Asignar los parámetros de la rampa.
Nota:
Para tener mayor claridad sobre los parámetros de las rampas, les dejamos esta descripción de cada detalle:
Trazando la rampa:
Trazar cada tramo de la rampa hasta completar la longitud requerida. En caso de que no sea en una sola dirección los descansos se generarán automáticamente.
La forma de hacer cada tramo es dando clic al inicio de cada tramo y clic al final de ese mismo tramo y continuar de la misma manera con los tramos siguientes. Nótese que la rampa se interrumpirá automáticamente de acuerdo a la longitud máxima establecida en Maximum Incline Length.
Al finalizar la rampa, hacer clic en el check √ de la barra de herramientas.

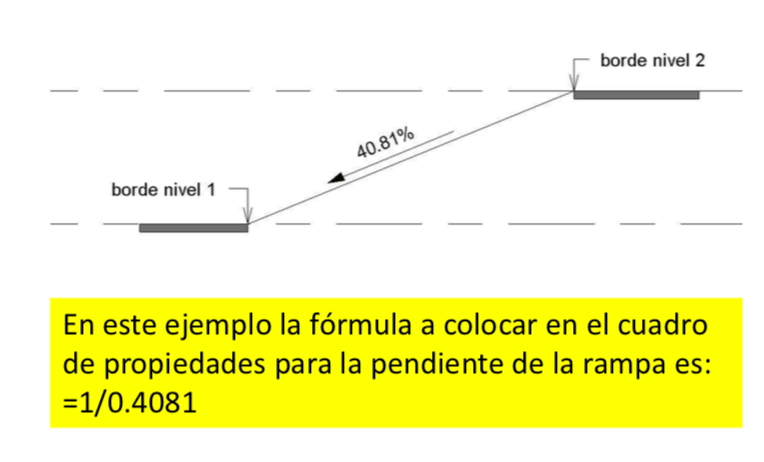

TIP: Se tienen dos niveles y se quiere trazar una rampa en un solo tramo pero no se sabe que pendiente debe llevar…..
Ejemplo: si se tiene la distancia horizontal entre un nivel y otro, para encontrar la pendiente que uniría las dos elevaciones con esa distancia, trazar una línea entre ambos niveles y en la pestaña Annotate escoger la opción Spot Slope para colocarle la pendiente a la línea.
Para variar el formato de anotación, seleccionar la pendiente editar el cuadro de propiedades y en format units – slope , colocarle slope, decimales y el signo %.
